闭式冷却塔

闭式冷却塔简介

工作原理

循环水系统分为：

1、 内循环水系统：盘管内被冷却后的循环水从塔体流出，由系统循环水泵送往热源（被冷却设备），经过换热升温的循环水再进入盘管冷却。

2、 外循环水系统：外部喷淋水通过与盘管和填料接触换热达到冷却盘管内部循环水的目的后，落入下部水槽，由喷淋水泵送至水槽再次循环。

内循环被冷却水通过盘管与管外喷淋水和空气进行热值交换，避免了被冷却水与空气直接接触而导致的水质污染。

有点：

1、 冷却介质封闭循环，没有杂质进入，保证介质的纯净；

2、 水循环的水使用软水，不结垢，不堵塞管路；

3、 占地面积小，可根据需要移动、摆放，维护成本低；

4、 外板使用镀铝锌板，使用寿命长，回收价值高。

为什么选择钢制冷却塔

1、 运输安装

模块化整体出货，较大型号的只要上、下箱体连接即可拼装好，减少现场安装难道，大量减少现场施工人力

2、 基础成本

对基础的最低要求可放置于承重平面，节约了基建成本；

3、 环保要求：

从制造环节到安装使用，钢板材料无任何环节污染隐患，使用年限到期后易于回收利用，不会对环境造成二次污染；

4、 使用寿命：

国内各大钢的板材新产品频出、耐腐蚀性能均有更好保障、隔热性能好，运行平稳，部件维护容易，使用寿命长。

5、 塔体稳固：

塔体、水槽、布水系统、支架、风筒等部件均为钢制材料，钢制冷却塔机械强度高，稳固性能好，抗台风，无部件脱落；

6、 性能交果：

钢板塔由于架构稳定，部件运行平稳，设计标准更精准，性能指标更有保障；

7、 构造特点：

结构更简单，内部操作空间大，便于清洗填料、调整排风系统，更换部件容易，塔体拆移方便。

复合流闭式冷却塔结构图

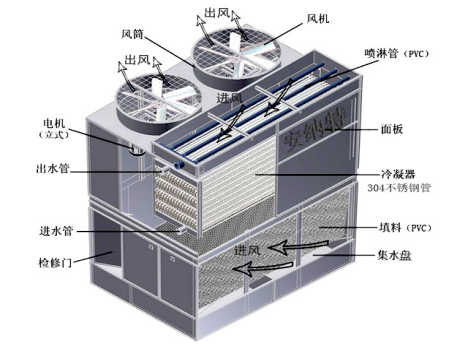

设备单进风结构图

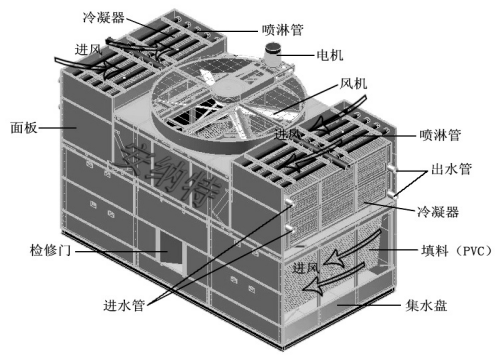

设备双进风结构图

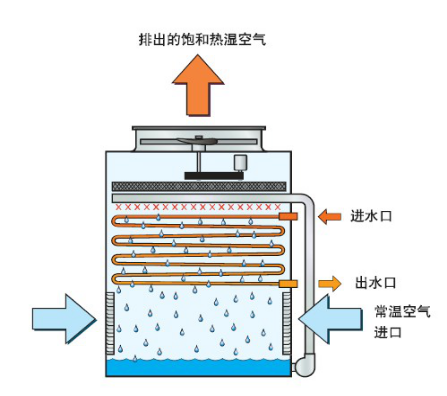

逆流闭式冷却塔示意图

                            闭式冷却塔的特点

1、全封闭软水循环冷却，无水垢生成，杜绝杂物引起的管路堵塞；2%的盘管坡度防冻型设计，便于冷却介质的排出，解决了北方地区冬季盘管冻裂的问题；更保证了盘管达到最佳换热效果；

2、冷凝器采用304不锈钢管或T2紫铜管；304不锈钢管耐腐蚀、抗氧化、易清洗、抗冻能力强。

3、360度大口径ABS喷头，溅散均匀分布雾状、散热系数高、使用寿命更长。

4、维护简单，无须停机保养维护，无须现场组装，直接吊装，节约了设备安装工期。

5、无需挖水池、占地少、易址方便。
